EPLAN Pro Panel单线图3D布线实战:5步破解配电柜布线行业痛点

Eplan Electric P8-banner

行业痛点聚焦​:
"没有多线原理图能否完成配电柜3D布线?"这是国内电气工程师使用EPLAN Pro Panel时的高频问题。本文针对该技术难点,独家揭秘单线原理图直通3D布线的创新解决方案。

一、单线图3D布线核心优势

✔ 无需复杂多线图设计,节省50%绘图时间
✔ 电缆路径自动生成技术,规避人工计算误差
✔ 支持智能线长计算,精准控制线缆成本
✔ 三维可视化预装配,提前规避干涉风险

二、关键操作流程分解(附图文指引)

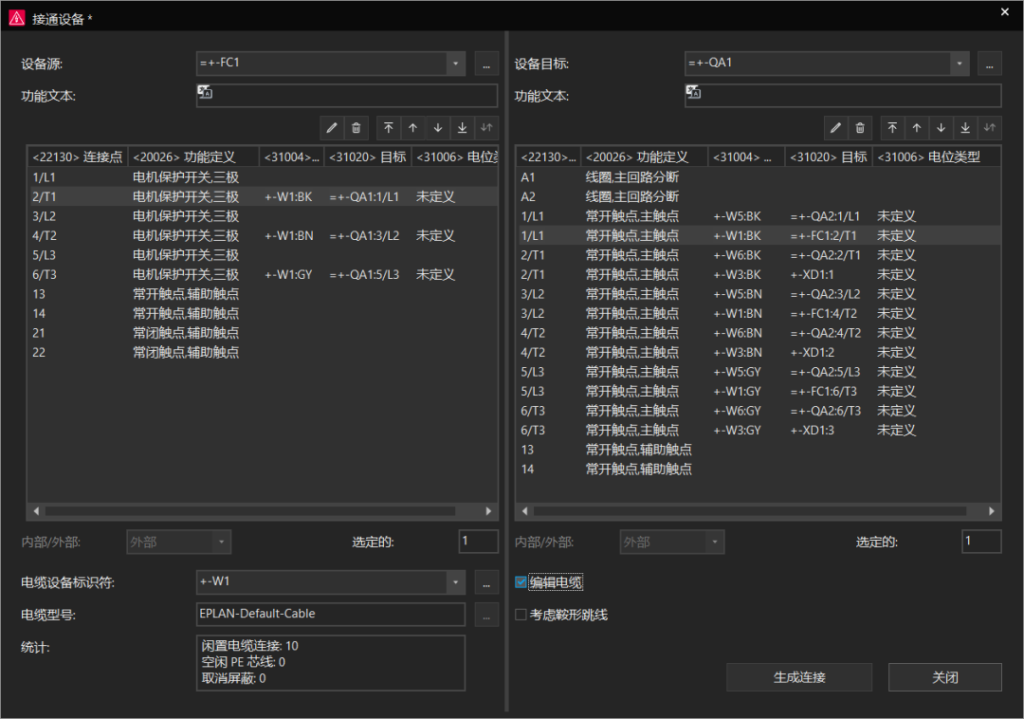

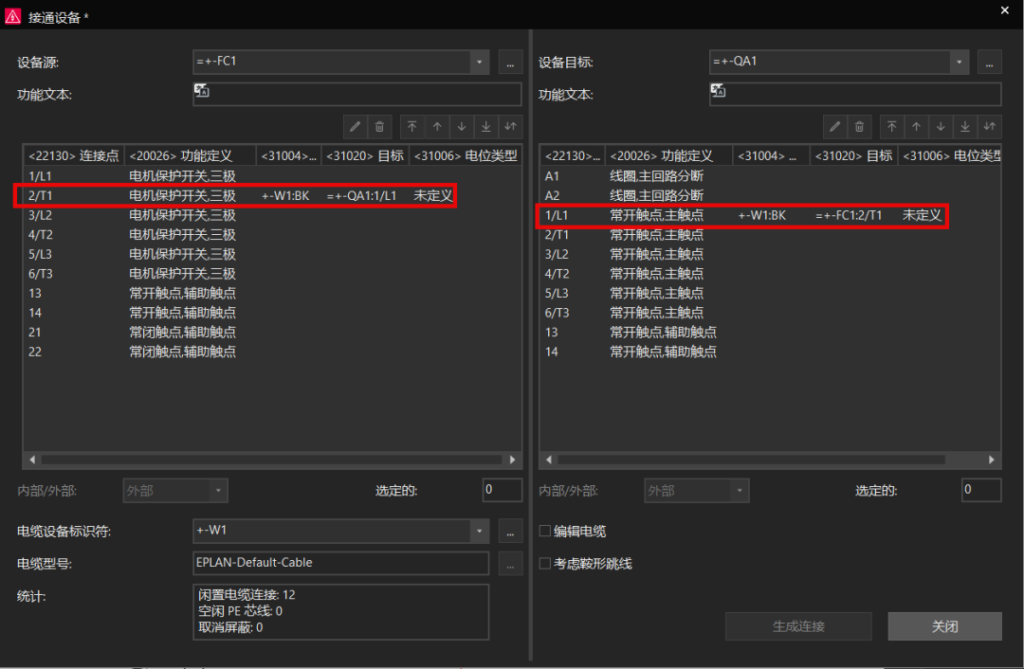

步骤1:电缆关系智能配置

在单线原理图界面:

  1. 插入目标电缆符号(推荐使用EPLAN标准部件库

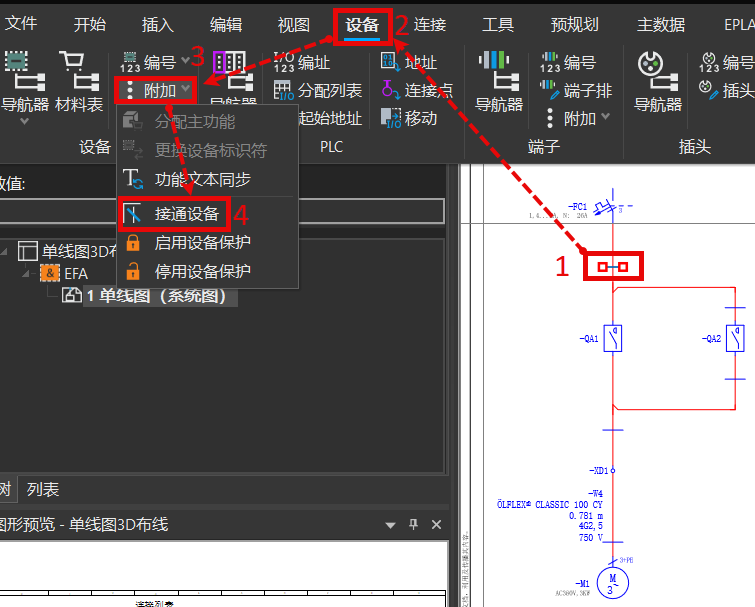

  2. 右键菜单选择【设备】→【附加】→【接通设备】

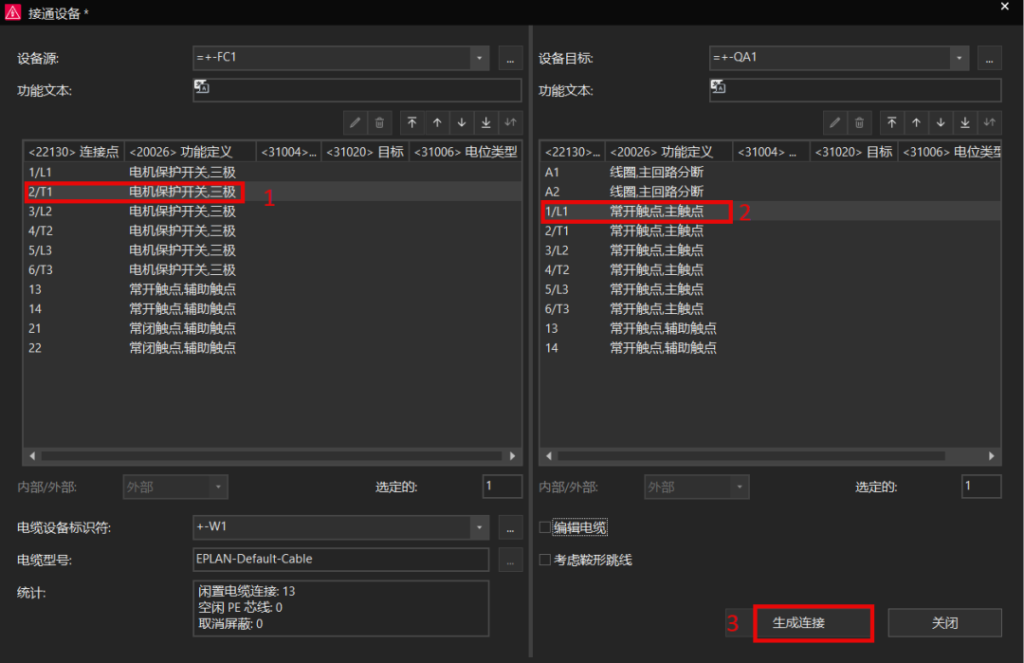

  3. 按住Ctrl键多选需关联的端子/设备

操作要点:

  • 使用颜色筛选器快速定位关键连接点
  • 支持批量选择实现多通道同步配置

步骤2:三维空间智能映射

完成电缆配置后:

  1. 进入布局空间模块(快捷键F3)
  2. 拖拽设备至三维安装板指定区域
  3. 系统自动识别拓扑关系并生成布线路径

技术亮点:

  • 智能避让算法自动优化走线路径
  • 实时显示线长数据辅助成本核算

步骤3:智能布线生成

  1. 全选目标安装板(支持框选/特征筛选)

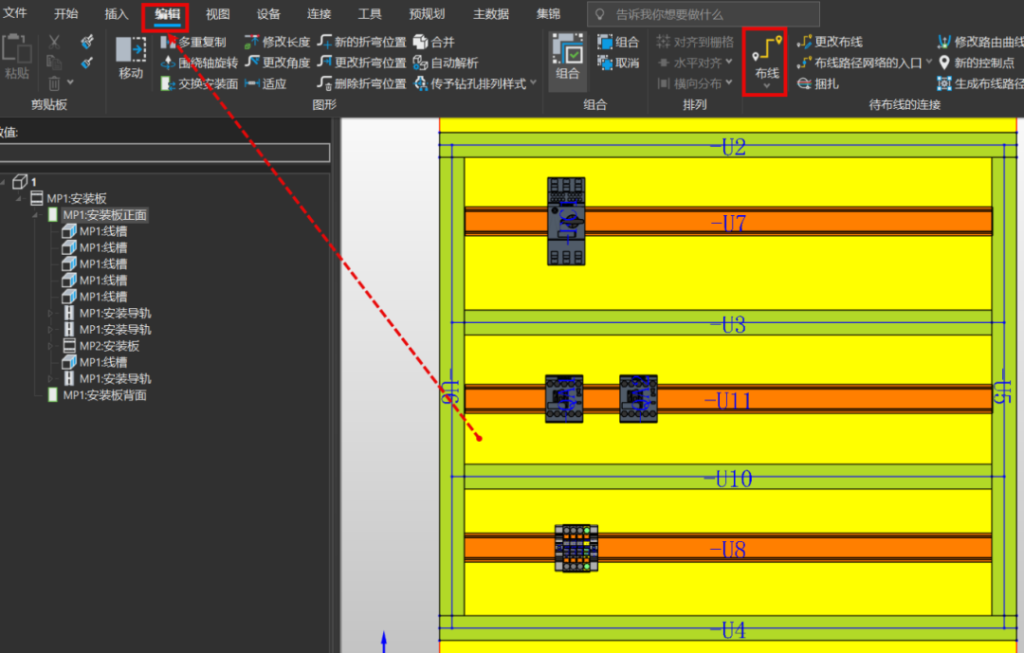

  2. 点击【编辑】→【布线】启动自动生成
  3. 通过碰撞检测功能验证路径合理性

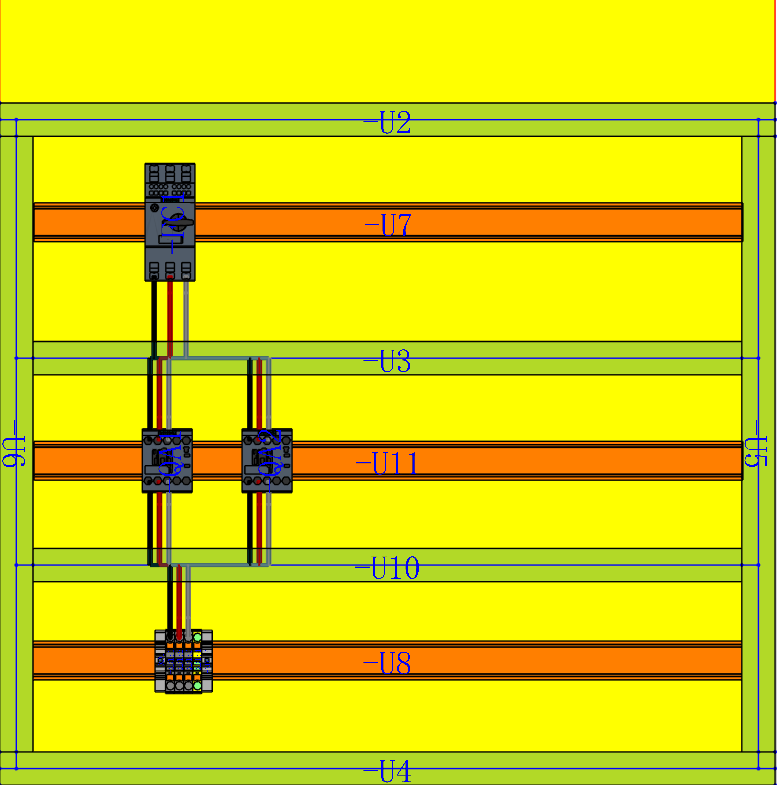

生成效果示例:

  • 线槽填充率可视化显示
  • 弯曲半径自动合规检测
  • 支持导出BOM清单及线长报表

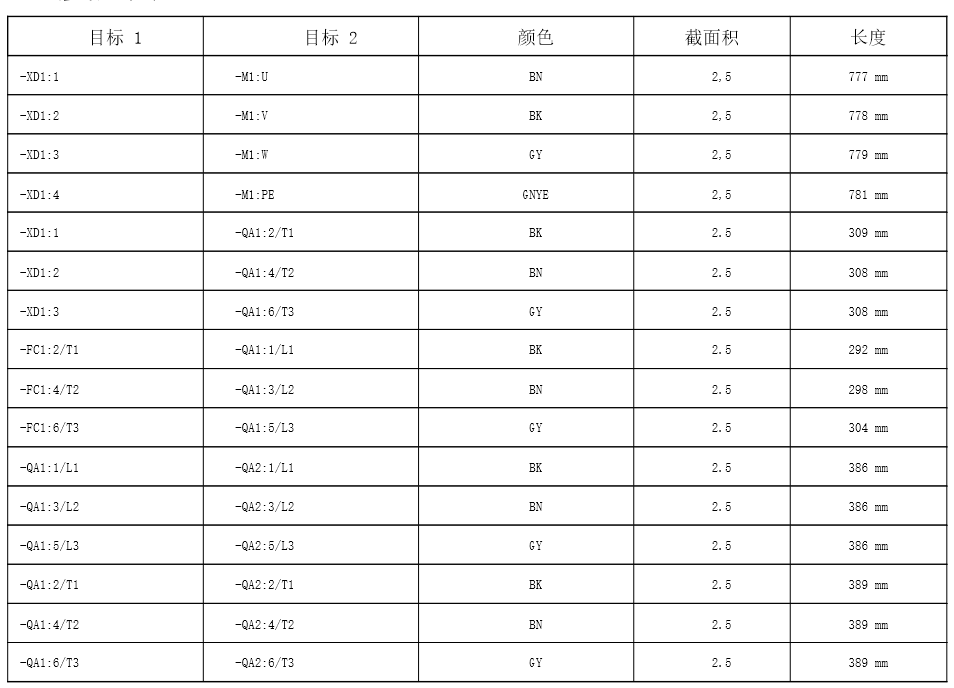

生成的链接列表

三、进阶应用技巧

  1. 混合布线模式​:单线+多线图组合应用技巧
  2. 参数化模板​:建立企业级标准布线规则库
  3. 智能报表系统​:一键生成线缆压接表/端子分配表

四、技术答疑专区

Q:单线图布线能否满足复杂柜体需求?​
A:通过"虚拟连接点"技术,系统可自动解析200+节点级联关系,已成功应用于轨道交通配电柜项目。

Q:如何确保布线路径符合国标要求?​
A:EPLAN内置GB/T标准规则库,支持:

  • 电气间隙自动校验
  • 爬电距离智能预警
  • 散热通道合规检测
