在电气设计领域，超过76%的工程师每天需要重复执行报告生成、PDF导出等机械操作。本文将揭秘EPLAN鲜为人知的「自动处理」功能，教你用5个步骤建立自动化工作流，解放双手轻松提升3倍效率。
一、为什么需要EPLAN自动化处理？
在电气设计项目中，工程师常面临三大痛点：
- 反复操作导出功能（平均每个项目执行23次PDF导出）
- 容易遗漏关键步骤（37%的错误源于人工操作失误）
- 耗时长达项目总时长15%
通过配置EPLAN自动处理功能，可实现：
✅ 一键完成报告更新/PDF导出/物料清单生成
✅ 标准化输出格式避免人为错误
✅ 节省日均1.5小时重复劳动时间
二、EPLAN自动处理配置详解（图文教程）
步骤1：启用自动处理模块

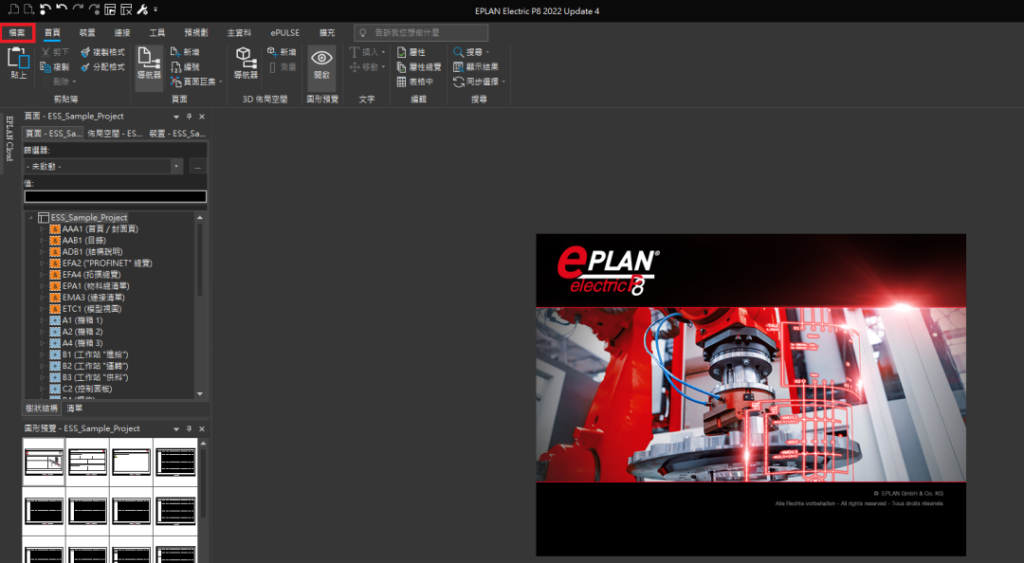

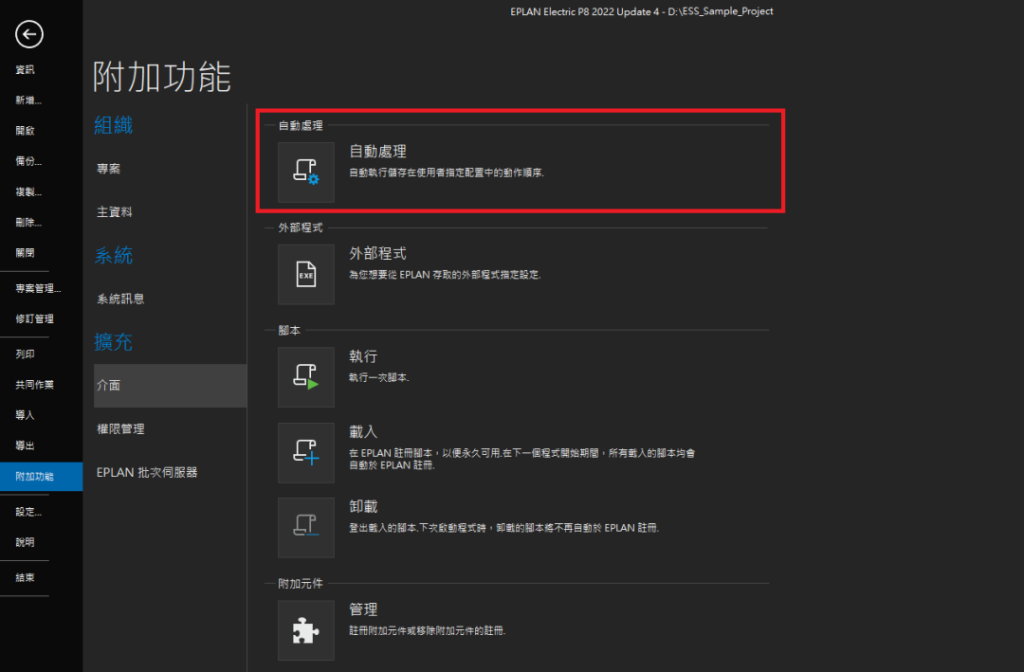

- 打开EPLAN→【文件】→【附加功能】→选择"接口>自动处理"

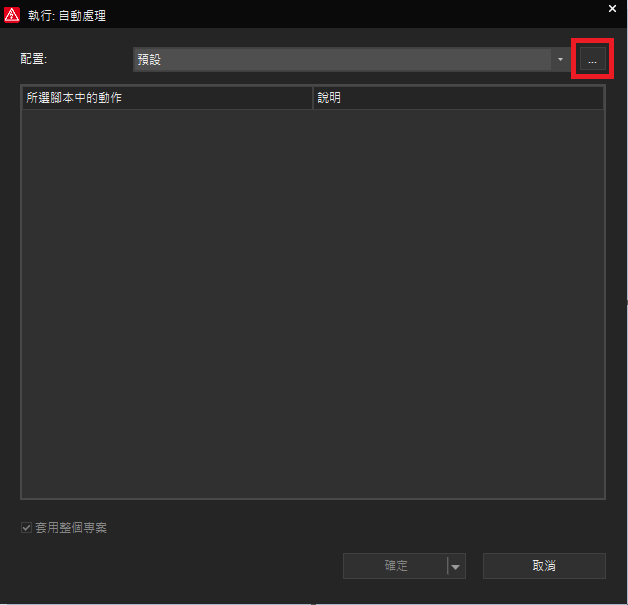

- 点击配置右侧的【...】进入设置界面
步骤2：创建自动化流程

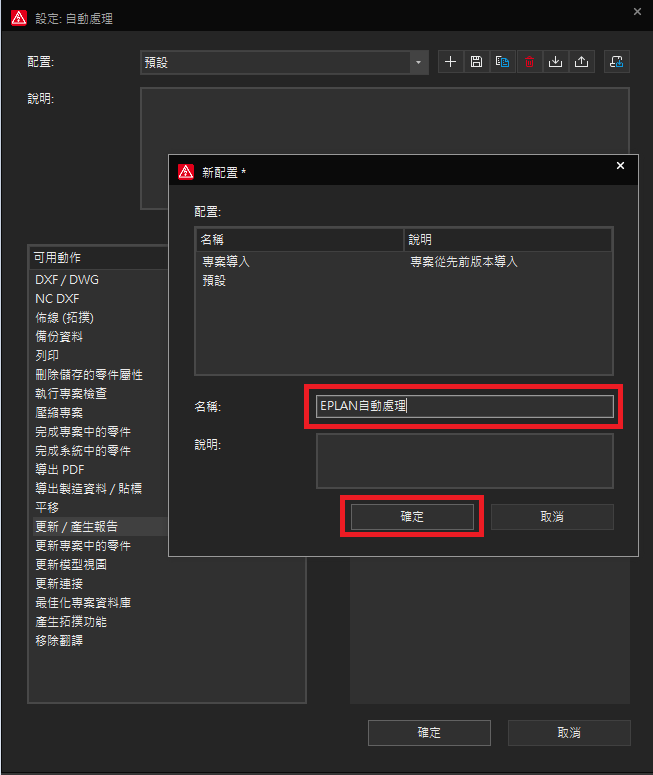

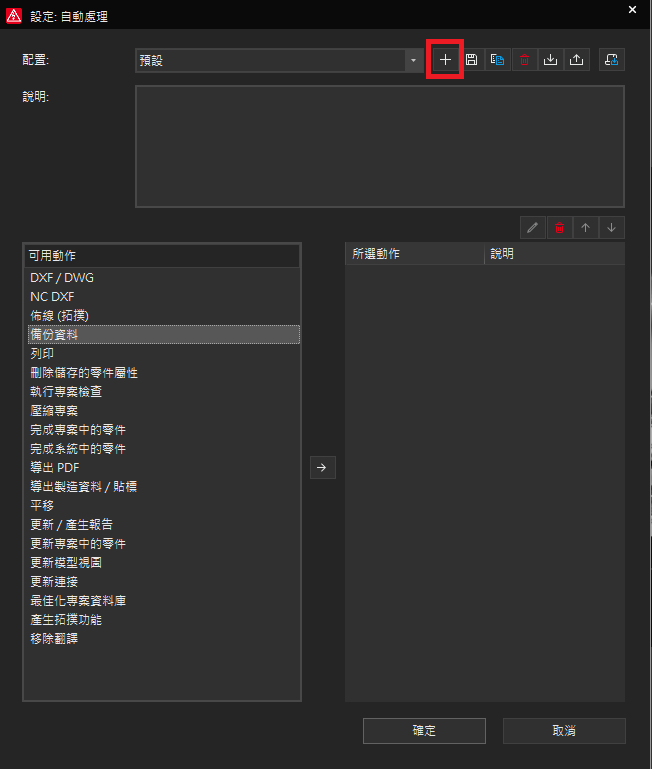

- 点击"+"新建配置，建议命名"智能导出_带BOM备份"
- 按项目需求添加核心功能：
▶️ 必选操作：- 更新/生成报告（支持自定义模板）
- 导出PDF（建议选择ISO标准格式）
- 生成BOM表（物料清单自动关联项目版本）
▶️ 推荐操作： - 智能备份（自动生成带时间戳的备份文件）
- 邮件通知（需配置SMTP服务器）
步骤3：关键参数设置技巧
- PDF导出优化：
- 输出路径：建议设置为【项目文件夹>03_交付文档】
- 命名规则：采用"项目编号_日期_V版本号"格式
- 分辨率：至少300dpi确保图纸清晰
- BOM表生成规范：
- 勾选"包含外购件"选项
- 启用"自动同步元件库"功能
- 智能备份策略：
- 选择增量备份模式
- 保留最近7天备份文件
步骤4：流程顺序优化
拖动操作项调整执行顺序，推荐流程：
- 更新项目数据
- 生成BOM表
- 导出PDF图纸
- 备份项目文件
- 发送完成通知（可选）
步骤5：执行与验证
- 保存配置后返回主界面
- 勾选"执行前校验项目完整性"
- 点击运行后，建议首次监控流程执行
- 检查输出文件是否符合预期
三、高级应用技巧
技巧1：定时任务设置
通过Windows任务计划程序+EPLAN脚本，实现：
- 每天18:00自动执行备份
- 每周五生成周进度报告
技巧2：多版本输出管理
在PDF导出设置中启用：
- 多语言版本同步生成
- 设计版/生产版双格式输出
技巧3：异常处理机制
配置"错误日志记录"功能：
- 自动保存报错截图
- 发送预警邮件至指定邮箱
实践案例：某汽车生产线项目通过该配置，将交付文档准备时间从6.5小时压缩至47分钟，准确率提升至99.2%。
四、常见问题解答
Q1：自动处理会修改原始项目文件吗？
A：完全只读模式运行，除非专门配置"自动保存"选项
Q2：支持第三方插件联动吗？
A：可通过COM接口对接ERP/MES系统，实现BOM自动传输
Q3：配置可以团队共享吗？
A：使用"导出配置"功能生成.xml文件，支持多终端同步
