在智能制造与机电一体化趋势下，EPLAN线束设计软件Harness proD与电气原理图工具P8的高效协同，已成为工程师提升布线效率的刚需。本文将通过六大实战步骤，揭秘两者数据无缝对接的核心技巧。
一、为何要选择EPLAN机电协同方案？
- 数据零误差传递：电气原理图变更自动同步至线束设计，减少人工核对环节
- 项目周期缩短30%+：跨部门数据实时共享，规避传统串行工作模式中的等待损耗
- 成本管控升级：物料库双向调用机制，精准控制线缆、连接件等耗材采购成本
二、4步完成EPLAN Harness proD与P8集成配置
Step1 基础环境准备
- 确保P8与Harness proD使用统一版本（推荐2022及以上版本）

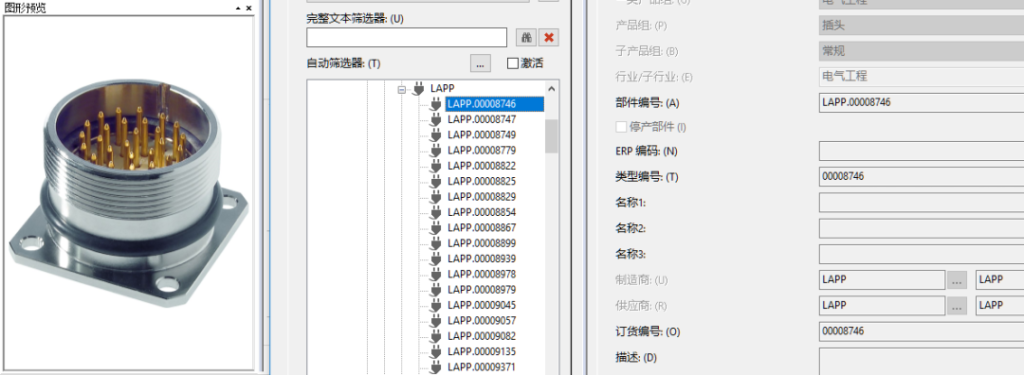

- 提前部署EDP数据平台，同步LAPP.00008746等标准部件库
操作提示：若企业使用定制化物料，需在双平台库中预先录入完整参数
Step2 P8原理图预处理
- 在电气原理图中明确定义插头/插座设备
- 对线束模块进行逻辑分组，建议采用“设备编号+线径规格”命名规则
- 导出项目文件时勾选【包含3D布线元数据】选项
Step3 Harness proD数据导入实操
- 进入工作区选择【文件】-【从Eplan Electric P8导入】
- 匹配项目文件时开启【自动映射连接器】功能
- 勾选“包含未分配线束对象”实现全数据抓取
避坑指南：若遇授权报错，检查P8 License中是否包含数据导出权限
Step4 动态更新机制配置
- 启用右上角【实时同步】黄色按钮，建立P8与HpD的变更响应链路
- 设置每周三17:00自动生成《版本差异报告》
三、企业级应用收益清单
✔ 工艺部门布线效率提升40%，人力成本直降15万元/年
✔ 样机制作周期从14天缩短至8天，加速产品上市节奏
✔ 变更失误归零：2023年某新能源车企实测实现128次设计变更100%准确传递
四、高频问题解答（FAQ）
Q1 是否必须统一P8与HpD的部件库？
非强制但强烈建议：若部件参数不匹配，可能导致线缆长度计算偏差
Q2 如何验证数据导入完整性？
推荐使用HpD内置的【拓扑校验】工具，自动识别未映射的连接点
Q3 旧版P8项目能否兼容？
2018版前项目需先升级至EPLAN Data Upgrade 2.7版本
结语
EPLAN双平台深度集成，正在重构机电设计工作流。立即拨打400热线获取免费配置评估，解锁您的智能制造升级方案！
