一、电气工程师的真实困扰
电气设计中最让人头疼的就是重复劳动和参数错误。比如设计不同功率的电机控制回路时（0.37KW/0.55KW/0.75KW），每次都要手动修改接触器型号、热继电器参数、断路器规格，稍不留神就会选错型号。更麻烦的是，设计变更时要逐个调整几十页图纸，耗时又容易遗漏
二、宏变量技术如何解决问题
EPLAN的宏变量技术核心是参数化配置，简单来说就是给电路图里的元件“贴标签”。举个例子：
- 贴标签：在原理图中插入“占位符对象”，给接触器、热继等元件贴上“电机功率”标签；
- 预设参数：创建三组参数（0.37KW/0.55KW/0.75KW），每组对应不同的元件型号；
- 一键切换：插入电路时，通过下拉菜单选择功率值，系统自动匹配所有元件参数
实现效果：
- 设计3种功率的电机控制回路，效率提升70%；
- 选型错误率降低95%，BOM表自动生成准确率100%
三、手把手教你配置参数化宏（以电机控制回路为例）
步骤1：创建占位符对象
- 绘制电路图（接触器+热继+断路器+电机符号）；
- 全选电路，点击【插入】→【占位符对象】，命名为“电机功率控制回路”
步骤2：设置变量与值集
- 右键占位符对象→【数据】→【新值集】，创建三组值集：0.37KW、0.55KW、0.75KW；
- 为每个值集分配变量：
- 接触器型号：0.37KW对应LC1D09，0.55KW对应LC1D12；
- 热继额定电流：0.37KW对应0.63A，0.55KW对应1A
步骤3：生成窗口宏
- 全选电路和占位符，右键【创建窗口宏】，保存为“电机控制回路.ema”；
- 存储路径建议放在共享服务器，方便团队调用
步骤4：实际调用与验证
- 新项目中点击【插入】→【窗口宏】，选择保存的宏文件；
- 下拉选择“0.55KW”，系统自动加载接触器LC1D12、热继LRD12等元件；
- 按TAB键可切换其他功率配置
四、光伏项目实战案例
某光伏企业设计逆变器控制柜时：
- 效率提升：原本3天完成的50种功率配置，通过宏变量技术缩短到1天；
- 错误归零：接触器与逆变器功率100%匹配，避免现场返工；
- 维护升级：当客户新增0.75KW需求时，仅需在值集中添加参数，所有图纸自动更新
五、避坑指南与进阶技巧
- 标准化先行：
- 建立企业级部件库（如施耐德/西门子全系列型号）；
- 统一符号命名规则（如“接触器_功率_品牌”）
- 跨项目复用：

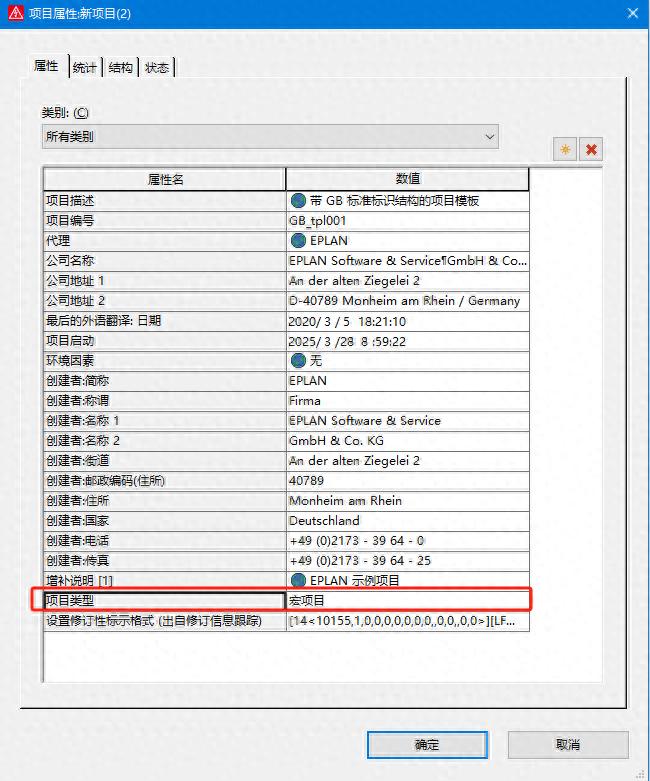

- 使用【宏项目】集中管理所有宏文件；
- 通过【EPLAN API】批量导出BOM到ERP系统
- 故障排查：
- 若宏参数不生效，检查占位符对象是否绑定变量；
- 部件未更新？检查部件库路径是否共享
六、从手动到智能的跨越
现在，当你在图纸中插入一个电机控制宏时，甚至可以这样做：
- 输入电机功率→自动推荐国产/进口品牌配置；
- 勾选“防爆要求”→系统追加防爆认证元件；
- 点击生成→直接输出3D柜内布局图
通过宏变量技术，电气设计不再是“复制粘贴”的体力活，而是真正用数据驱动的智能工程。
