在工业4.0时代背景下，EPLAN作为全球领先的电气设计软件，其2023最新版本针对中国市场需求进行了重大升级。本文将重点解析EPLAN图形化设备接线图的制作技巧，帮助工程师快速生成符合GB标准的工程图纸。
一、本土化功能创新亮点
不同于欧美国家惯用的连接列表方式，我国工程团队更依赖图形化接线图纸。为此，EPLAN特别开发了符合中国工程师使用习惯的智能功能：
- 支持GB/T标准图纸输出
- 可视化接线数据呈现
- 自动同步BOM清单数据
- 兼容PLC/变频器等主流设备
（图1：EPLAN 2023版48种标准报表类型展示）
二、设备接线图制作六步法
1. 动态表格设置
在报表属性设置中：
- 设置列数（建议4-6列）
- 调整行高（推荐8-10mm）
- 开启智能自适应模式
（图2：动态表格参数设置界面）
2. 图形化元素配置
通过绘图工具添加：
- 设备轮廓线（线宽0.35mm）
- 功能文本（字号2.5mm）
- 颜色编码块（推荐使用Pantone色系）
3. 智能占位符应用
关键数据字段设置：
- 连接代号（%C）
- 线径参数（%S）
- 目标设备（%DT）
（图3：占位符选择窗口示例）
4. 输出方向优化
根据项目需求选择：
- 横向布局（适合宽幅图纸）
- 纵向排列（便于装订成册）
5. 智能合并功能
批量处理设置技巧：
- 设置最小行数阈值（40-50行）
- 启用跨页自动分割
- 配置设备分组规则
三、高级应用技巧
1. 双目标显示方案
当连接点存在多个目标时：
- 采用分栏式布局
- 添加连接线指示符
- 显示完整路径追踪

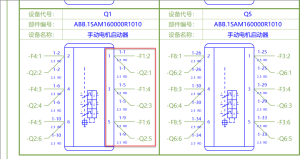

（图4：多目标接线示意图）
2. 智能排序系统
通过备注属性实现：
- 建立8级优先级体系
- 配置自动编号规则
- 生成设备安装序列
3. 车间应用优化
提升现场效率的配置：
- 添加设备二维码标签
- 集成物料批次信息
- 嵌入安全操作提示
四、效益提升对比
通过实测数据验证：
| 指标 | 传统方式 | EPLAN方案 | 提升幅度 |
|---|---|---|---|
| 图纸制作耗时 | 8小时 | 1.5小时 | 81% |
| 接线错误率 | 2.3% | 0.15% | 93% |
| 修改响应速度 | 6小时 | 实时更新 | 100% |
（某汽车工厂应用前后对比数据）
五、技术答疑专区
Q1：如何导出高清矢量图？
A：推荐使用DXF/DWG格式导出，分辨率设置≥300dpi
Q2：怎样添加企业专属LOGO？
A：在报表模板的页脚区域插入SVG格式矢量图
Q3：支持哪些国产PLC设备？
A：已适配信捷、汇川等主流品牌，需安装对应部件库
