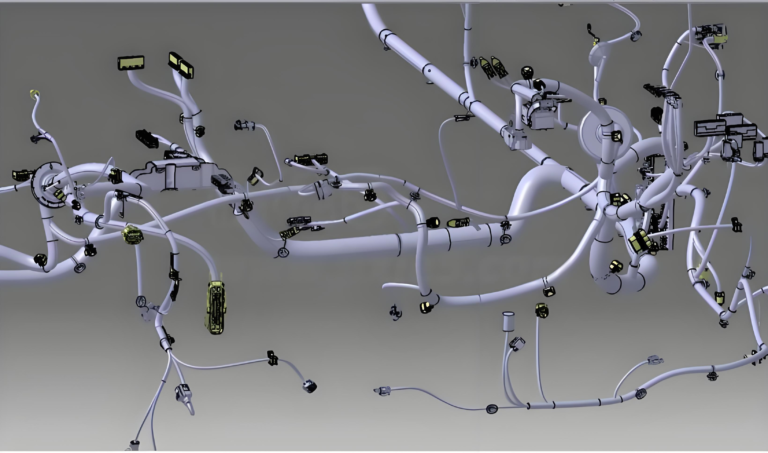

EPLAN Harness proD是一款专业的3D线束设计工具，支持从MCAD导入模型生成钉板图、电缆图纸及生产报表，实现机电协同设计。
适用行业领域

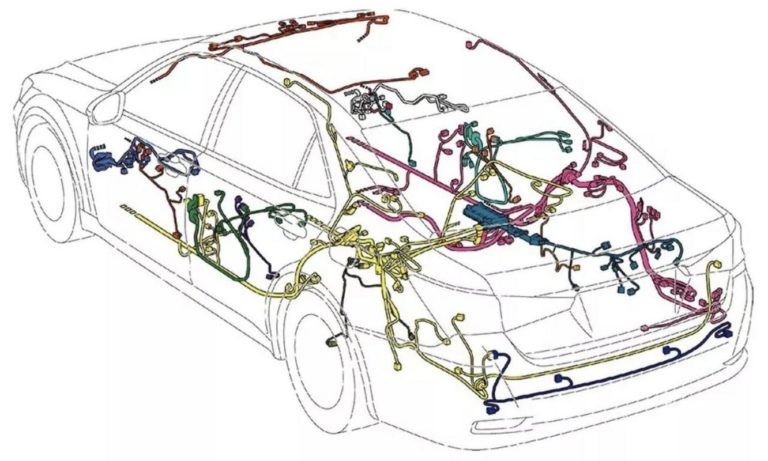

汽车线束设计
适用于汽车整车线束、ECU线束等复杂线束系统的设计与制造。
轨道交通线束
为列车、地铁等轨道交通车辆提供专业的线束设计解决方案。

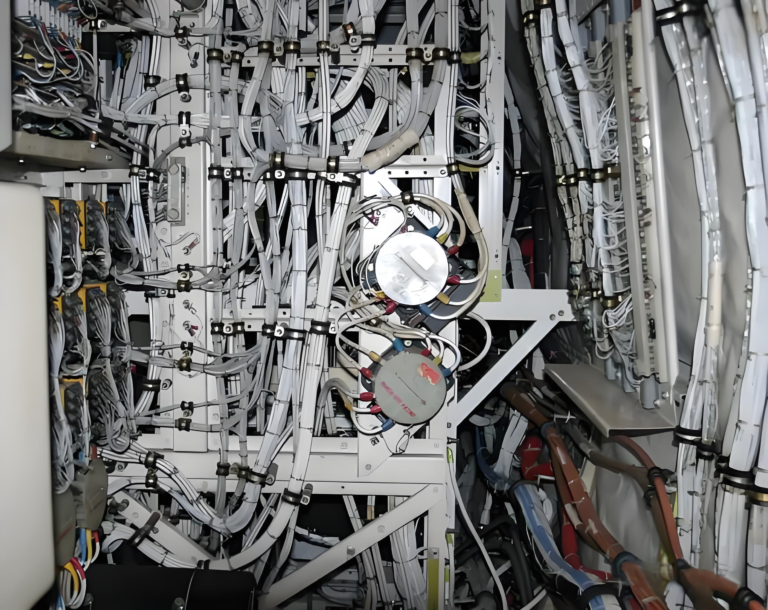

航空航天电缆
满足航空航天领域对线束设计的高精度、高可靠性要求。
复杂设备线束
适用于工业设备、医疗设备等复杂线束系统的预装配设计。
核心功能特性
跨平台兼容
支持SolidWorks/CATIA等主流MCAD数据导入，实现机电协同。
自动化设计
直观"点击布线"路径规划，自动校验弯曲半径和干涉。
生产导向
生成线束加工机器控制文件，精确计算成本与重量。
双向数据交互
与EPLAN Electric P8/Excel无缝集成，确保数据一致性。
软件优势
- 独立工作环境： 包含3D工作区、工作台、2D钉板图等多种设计环境。
- 智能错误检查： 在线弯曲半径检查、缺失附件检查等，避免设计错误。
- 变体管理： 轻松创建150%线束并生成所需的生产线束变体。
- 生产文档： 自动生成钉板图、电缆图纸、物料清单等完整生产文档。
- 2D/3D切换： 工作台设计可轻松转换为工作区环境，反之亦然。
