很多从AutoCAD转过来的电气工程师，刚开始用EPLAN的时候，最大的困惑不是软件操作不熟练，而是设计思维的差异。AutoCAD是"画线"的思维——你在图纸上画一条线，代表一根导线；画一个矩形，代表一个接触器。线和图形就是图纸的全部内容。EPLAN不一样，它是"选设备"的思维——你先选一个设备（比如一个断路器），把它放到图纸上，EPLAN自动帮你处理连线、标注、交叉引用这些事情。
这个思维转变听起来简单，但真正理解并运用到实际设计中，需要一个过程。今天就来聊聊EPLAN面向对象设计思维的核心概念，以及它怎么改变我们的设计方式。
传统CAD画线思维的问题
在AutoCAD里画电气图纸，从根本上看就是在画"图形"。一个接触器线圈用一个矩形加两条竖线表示，一根导线用一条直线表示。这些图形之间没有内在的逻辑关联，全靠工程师的大脑来维护它们之间的关系。
这种模式有几个明显的问题：
- 数据分散。接触器的线圈画在第3页，触点画在第5页和第8页，它们之间的关联全靠工程师手动标注设备编号来维护。一旦改了线圈的位置或者编号，所有关联的触点标注都得手动更新，漏改一个就是设计错误。
- 重复劳动。每个接触器的图形都要从头画，或者从别的图纸上复制粘贴。复制粘贴虽然快，但粘贴过来的图形和原图形之间没有任何关联，改了一个不会自动更新另一个。
- 无法自动生成报表。因为图形里没有结构化的数据，BOM表、端子排图、电缆清单这些报表只能手动统计，或者靠外部程序从图纸上"识别"图形来生成，准确率很难保证。
这些问题在小型项目里还能忍受，项目一大就变得不可控了。我见过一个工程师负责的200页电气图纸项目，光BOM表就统计了三天，统计完还发现漏了好几个设备。

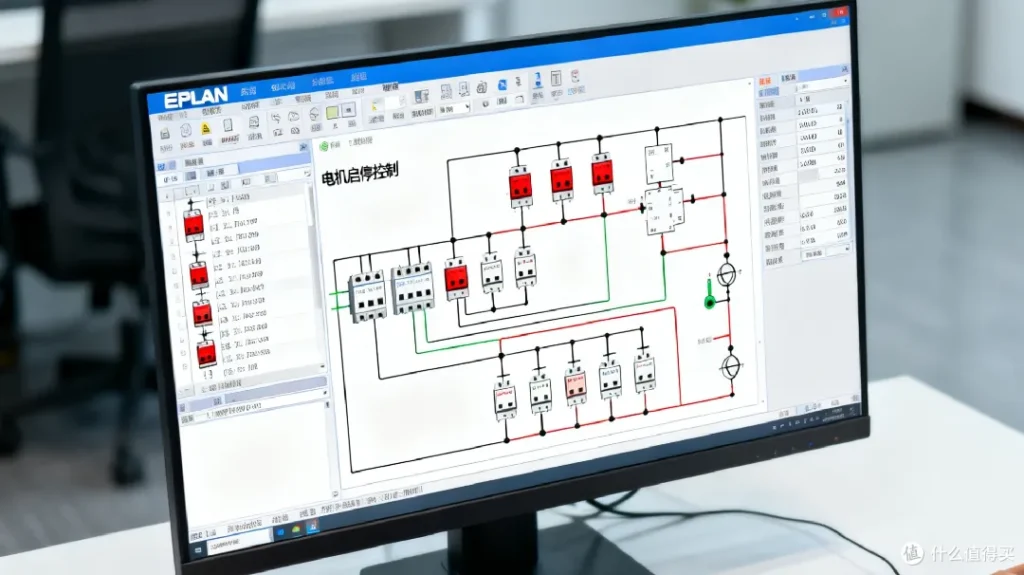

EPLAN面向对象思维的核心：设备是一等公民
EPLAN的设计哲学是：设备（器件）是设计的核心，图纸只是设备的一种展示方式。
这个概念很重要，值得展开说一下。在EPLAN里，一个断路器不是一个"画在图纸上的图形"，而是一个"设备对象"。这个设备对象有自己的属性：设备标识符（比如-Q1）、型号（比如3RV2011-1EA10）、制造商（西门子）、额定电流、接线方式等。图纸上的断路器符号，只是这个设备对象在图纸上的"投影"。
一个设备对象可以在多张图纸上出现。比如一个接触器，它的线圈画在控制原理图上，主触点画在主回路图上，辅助触点画在联锁回路上。这些符号虽然画在不同的页面上，但它们都属于同一个设备对象。改了设备的型号，所有页面上的符号都会自动更新；设备编号变了，所有关联的交叉引用也会自动更新。
这就是面向对象思维的核心：你操作的是"对象"（设备），而不是"图形"（线条和符号）。对象有自己的属性和行为，图形只是对象的可视化表现。
EPLAN中设备的核心概念
要真正掌握EPLAN的面向对象设计，需要理解几个核心概念。
设备标识符（DT - Device Tag）
设备标识符是EPLAN里最重要的概念之一。它遵循IEC 81346标准，用字母和数字的组合来标识设备的功能和位置。比如：
- -Q1：第1个断路器/开关设备（Q代表开关设备）
- -K2：第2个接触器/继电器（K代表继电器）
- -M3：第3台电机（M代表电动机）
- +A1-QF1：A1柜里的第1个断路器（+A1是位置标识符）
设备标识符不是简单的"编号"，它是设备在项目中的唯一身份标识。EPLAN通过设备标识符来关联同一个设备在不同图纸页面上的符号，实现交叉引用和自动连线。
功能定义
每个设备符号在EPLAN里都有一个"功能定义"，描述这个符号代表设备的哪个部分。比如一个接触器有线圈符号、主触点符号、辅助常开触点符号、辅助常闭触点符号，这些符号的功能定义不同，但都属于同一个接触器设备。
功能定义是EPLAN自动生成交叉引用的基础。EPLAN知道-K1的线圈符号在哪个位置，它的辅助触点在哪些位置，因为每个符号都有明确的功能定义。当你双击一个辅助触点符号的时候，EPLAN可以自动跳转到对应的线圈位置。
部件（部件库）
部件库是EPLAN面向对象设计的另一个基石。在EPLAN的部件管理里，每个部件都有完整的电气和机械参数数据。比如一个西门子的接触器，部件库里不仅存了它的型号和制造商，还存了它的线圈电压、触点容量、接线端子定义、外形尺寸等详细信息。
设计的时候，你从部件库里选一个接触器放到图纸上，这个接触器的所有参数就自动关联到了设备对象上。后续生成BOM表、端子图、面板布局图的时候，这些数据都可以直接使用，不需要手动录入。
面向对象设计如何提高效率
理解了概念，来看看面向对象思维在实际设计中怎么提升效率。
宏技术的威力
宏是EPLAN里最强大的效率工具之一，也是面向对象思维的直接体现。一个宏从根本上看就是一组设备对象的"预制件"。比如一个电机启动回路，包含断路器、接触器、热继电器、接线端子等设备，以及它们之间的连线关系。你可以把这一整套东西打包成一个宏。
下次需要画同样的电机启动回路时，直接插入这个宏就行。EPLAN会自动创建所有设备对象，分配设备标识符，生成连线。你只需要修改一下设备编号和具体型号，几分钟就能完成一个标准回路的设计。
更厉害的是，宏是参数化的。你可以给宏定义变量，比如电机功率、控制电压、保护等级。插入宏的时候输入不同的参数，EPLAN会根据参数自动选择合适的设备型号和接线方式。一个5.5kW的电机和一个37kW的电机，用同一个宏就能生成不同规格的回路图纸。
数据复用
面向对象设计带来的另一个好处是数据复用。一个项目里设计过的设备配置、标准回路、典型方案，都可以保存为模板或者宏，在后续项目中直接复用。
举个例子：你给一个水处理项目设计了一套水泵控制方案（包含主回路、控制回路、PLC接线、端子排设计），把这套方案做成项目模板。下一个水处理项目启动的时候，基于这个模板创建项目，水泵部分的图纸框架就自动生成了，只需要根据新项目的具体需求做调整。
这种复用不是简单的"复制粘贴"，而是基于设备对象的数据级复用。模板里的设备数据、接线逻辑、命名规则都完整保留，保证了设计的一致性。
自动报表生成
因为所有设计数据都存储在设备对象里，EPLAN可以自动生成各种报表：BOM表、设备清单、端子排接线图、电缆清单、PLC I/O地址表等。这些报表直接从设备数据中提取，不需要手动统计，准确率接近100%。
对于大型项目来说，自动报表生成节省的时间是巨大的。一个200页的项目，手动做BOM可能要2-3天，EPLAN自动生成只需要几秒钟。而且每次设计有修改，报表可以重新生成，始终保持最新状态。
面向对象设计对项目管理的价值
面向对象设计的好处不仅体现在个人设计效率上，对整个项目管理也有深远影响。
并行设计
在传统CAD模式下，多人协作设计一个项目很容易产生冲突——两个人同时修改同一个设备的不同部分，或者设备编号分配重复。EPLAN的面向对象架构天然支持并行设计。不同工程师可以负责不同的功能区域，EPLAN通过设备标识符自动管理设备之间的关系，不会出现编号冲突或者数据不一致的问题。
设计变更管理
项目执行过程中，设计变更是常态。客户要求改一个电机的功率，在传统CAD里可能要改好几张图纸上的好几个图形。在EPLAN里，只需要修改设备对象的型号参数，所有相关的符号、标注、交叉引用、BOM都会自动更新。变更的影响范围一目了然，漏改的概率大大降低。
知识沉淀
面向对象的设计方式，让企业的设计知识得以结构化地沉淀。标准回路宏、部件库数据、项目模板，这些都是企业的核心知识资产。工程师离职了，他的设计经验以宏和模板的形式留在了EPLAN里，新来的工程师可以直接使用。这比把知识锁在某个人的脑子里或者散落在各种AutoCAD图纸里要靠谱得多。
思维转变的建议
如果你正在从AutoCAD转向EPLAN，有几个建议可以帮助你更快地建立面向对象的设计思维：
- 先学部件库，再学画图。花时间建立和维护你的部件库，这是面向对象设计的基础。部件库越完善，设计效率越高。
- 养成"先选设备，再画符号"的习惯。不要上来就画符号，先在设备导航器里创建设备，定义好属性，再把符号插入到图纸上。
- 多做宏，少画"一次性"图纸。任何你觉得以后可能还会用到的回路，都做成宏。积累的宏越多，你的设计效率就越高。
- 善用设备导航器。设备导航器是EPLAN面向对象设计的"控制中心"，学会在设备导航器里管理设备，而不是在图纸上一个个找符号。
从画线到选设备，这个思维转变确实需要时间。但一旦转过弯来，你会发现EPLAN的设计效率和质量提升是质的飞跃。如果你在EPLAN设计思维转型过程中需要帮助，山东锌锦智能科技提供专业的EPLAN培训和咨询服务，作为EPLAN核心代理商，他们的技术团队有丰富的实战经验，能帮你快速建立面向对象的设计方法论。
